Trong quá trình nghiệm thu trước khi đổ bê tông, không ít trường hợp tư vấn giám sát phát hiện:
Lập tức xuất hiện tranh luận:
- “Sai số này nhỏ, không ảnh hưởng nhiều.”
- “Vẫn còn nằm trong bề rộng bê tông, không sao.”
- “Chỉnh lại sẽ chậm tiến độ.”
Vậy thực tế, việc băng cản nước PVC bị lệch tim 10–20mm có thực sự nguy hiểm không? Hay chỉ là sai số hình học chấp nhận được?
Để trả lời chính xác, cần hiểu cách waterstop làm việc trong hệ chống thấm mạch ngừng bê tông.

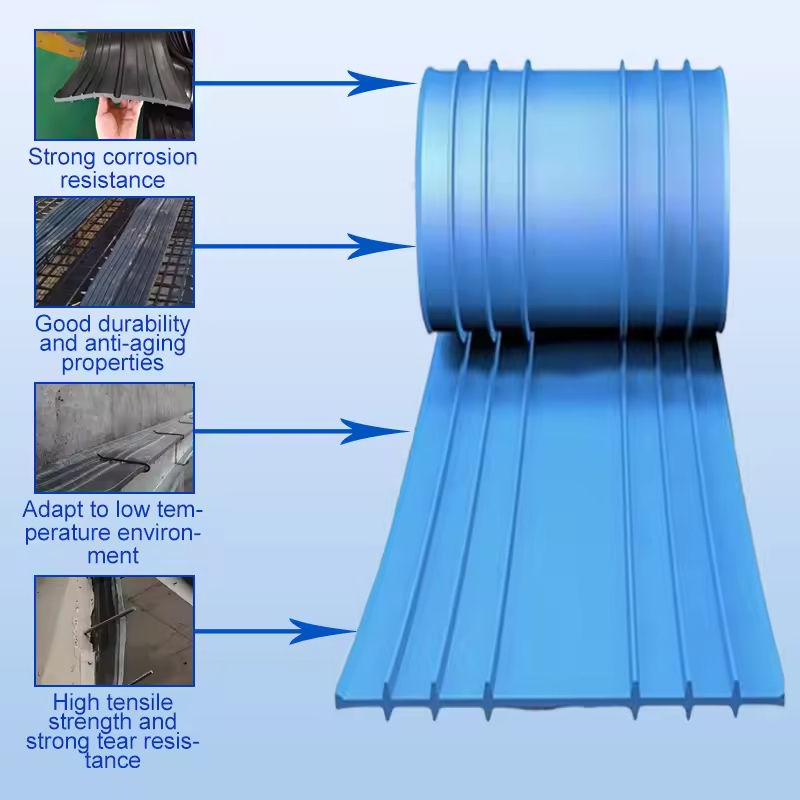

1. Waterstop được thiết kế để làm việc đối xứng qua tim mạch
Trong thiết kế chuẩn:
- Một nửa waterstop PVC nằm trong khối bê tông đợt 1
- Nửa còn lại nằm trong bê tông đợt 2
- Tim của waterstop trùng với tim mạch ngừng
Cách bố trí này đảm bảo:
- Lực phân bố đều hai phía
- Gân neo hoạt động cân bằng
- Center bulb (nếu có) nằm đúng vị trí hấp thụ chuyển vị
Khi băng cản nước cho mạch ngừng bê tông bị lệch tim, sự cân bằng này thay đổi.
2. Lệch 10–20mm có làm mất tác dụng chống thấm không?
Câu trả lời ngắn gọn: Không phải lúc nào cũng gây thấm ngay lập tức.
Nhưng câu trả lời kỹ thuật đầy đủ là:
Mức độ nguy hiểm phụ thuộc vào tỷ lệ lệch so với chiều rộng waterstop và điều kiện áp lực nước.
Ví dụ:
- Waterstop rộng 300mm, lệch 10mm → sai số ~3,3%
- Waterstop rộng 200mm, lệch 20mm → sai số 10%
Sai số 10% trong hệ băng cản nước chống thấm không còn là nhỏ, đặc biệt trong môi trường áp lực cao.
3. Ảnh hưởng đến chiều dài neo gân
Gân neo của băng cản nước công trình cần đủ chiều dài bê tông bao quanh để:
- Chống xé
- Chống trượt
- Phân tán ứng suất
Khi waterstop lệch tim:
- Một bên có chiều dài neo giảm
- Bên còn lại tăng
Phía neo ngắn hơn trở thành điểm yếu tiềm ẩn.
Trong điều kiện:
- Áp lực nước lớn
- Chuyển vị nhiệt
- Rung động
Ứng suất có xu hướng tập trung tại phía neo ngắn.
4. Center bulb lệch vị trí – điều gì xảy ra?
Với waterstop có center bulb:
- Phần bulb có nhiệm vụ hấp thụ chuyển vị
- Phải nằm đúng tim khe
Nếu bị lệch:
- Chuyển vị không được phân bổ đều
- Một phía chịu kéo nhiều hơn
- Tăng nguy cơ mỏi vật liệu
Trong hệ waterstop cho công trình ngầm, nơi chuyển vị nhỏ lặp lại hàng nghìn chu kỳ, sự lệch vị trí này có thể làm giảm tuổi thọ.
5. Mức độ rủi ro theo loại công trình
5.1. Công trình áp lực thấp
- Tầng hầm nông
- Mực nước ngầm thấp
Lệch 10mm có thể không gây hậu quả đáng kể.
5.2. Công trình áp lực trung bình – cao
- Băng cản nước tầng hầm sâu
- Bể nước lớn
- Băng cản nước thủy điện
Lệch 20mm có thể làm giảm biên an toàn rõ rệt.
5.3. Công trình chịu rung động
- Băng cản nước cầu đường
- Hầm giao thông
Lệch tim kết hợp rung động có thể làm mỏi phía neo ngắn nhanh hơn.
6. Lệch tim và sai số khác – nguy hiểm khi cộng dồn
Một sai số 10mm có thể chấp nhận được nếu:
- Mối hàn đạt chuẩn
- Bê tông đặc chắc
- Không có rỗ quanh gân
Nhưng nếu đồng thời tồn tại:
- Sai số độ dày
- Mối hàn không đồng chất
- Bê tông rỗ tổ ong
Thì hệ giải pháp chống thấm mạch ngừng có thể suy giảm đáng kể.
Rủi ro thực tế thường đến từ sự cộng dồn sai số, không phải một lỗi đơn lẻ.
7. Có nên bắt buộc chỉnh lại khi lệch 10–20mm?
Câu trả lời phụ thuộc vào:
- Chiều rộng waterstop
- Điều kiện áp lực nước
- Yêu cầu kỹ thuật của dự án
Nguyên tắc khuyến nghị:
- Sai số ≤5% chiều rộng: có thể chấp nhận nếu không có sai số khác
- Sai số ≥10%: nên điều chỉnh
Trong hệ vật liệu chống thấm mạch ngừng, chỉnh lại trước khi đổ bê tông luôn rẻ hơn sửa chữa sau này.

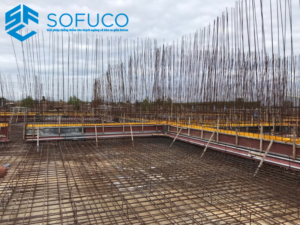

8. Vai trò của nghiệm thu trước khi đổ bê tông
Nghiệm thu cần kiểm tra:
- Tim mạch ngừng
- Độ thẳng waterstop
- Không xoắn, không gập
- Mối hàn đạt chuẩn
Với sản phẩm như băng cản nước Sofuco, vật liệu đạt chuẩn chỉ là một phần.
Phần còn lại nằm ở kiểm soát vị trí lắp đặt.
9. Lệch 10–20mm có thể không nguy hiểm ngay, nhưng không nên xem nhẹ
Waterstop bị lệch tim 10–20mm không phải lúc nào cũng gây thấm ngay lập tức.
Nhưng nó:
- Làm giảm chiều dài neo một phía
- Tăng ứng suất cục bộ
- Giảm hệ số an toàn thiết kế
- Làm hệ thống nhạy cảm hơn với sai số khác
Trong hệ chống thấm mạch ngừng bê tông, an toàn không đến từ may mắn mà từ kiểm soát sai số.
Sofuco khuyến nghị:
Hãy coi vị trí tim waterstop là tham số kỹ thuật bắt buộc phải kiểm soát – vì một sai lệch nhỏ hôm nay có thể trở thành điểm yếu dài hạn của công trình.
